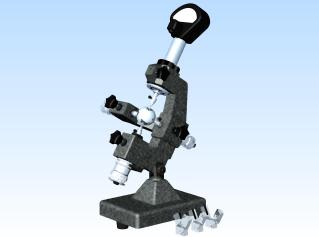

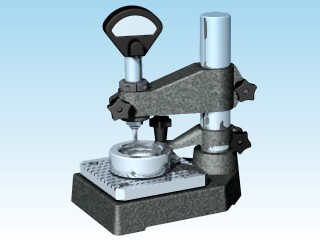

ПРИБОР МОДЕЛИ 262-2М
Прибор модели 262-2М предназначен для измерения непостоянства единичного диаметра и отклонения от сферической формы шариков в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Измеряемые параметры шариков
|
Непостоянство единичного диаметра,
Отклонение от сферической формы
|
|
Степени точности контролируемых шариков
|
40,60,100,200
|
|
Диаметры контролируемых шариков , мм
|
от 6 до 38
|
|
Принцип действия
|
Механический
|
|
Метод измерения
|
Непосредственная оценка
|
|
Цена деления шкалы головки измерительной
05 ИГП В ГОСТ28798-90, мкм
|
0,5
|
|
Диапазон показаний головки измерительной
05 ИГП В ГОСТ28798-90, мкм
|
±15
|
|
Диапазон измерений, мкм
|
до 5
|
|
Предел допускаемого размаха показаний, мкм
|
1
|
|
Производительность контроля, шт/час
|
до 300
|
|
Габаритные размеры без измерительной головки (длина х ширина х высота), мм, не более
|
205х202х305
|
|
Масса, кг не более
|
9,5
|

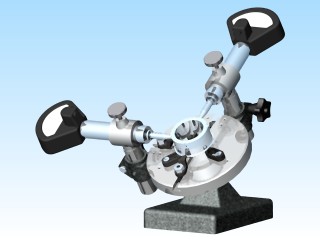

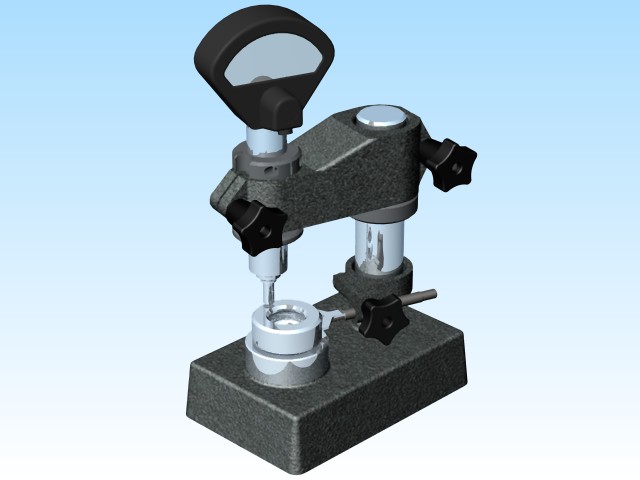

Прибор модели У-451-3М предназначен для контроля диаметра, непостоянства диаметра и угла наклона образующей дорожки качения внутренних колец однорядных роликовых подшипников с коническими роликами при межоперационном контроле в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Контролируемые размеры
|
Диаметр, непостоянство диаметра и угла наклона образующей дорожки качения внутренних колец однорядных роликовых подшипников с коническими роликами
|
|
Классы точности контролируемых колец
|
0,6,5 ГОСТ520-89
|
|
Предельные отклонения контролируемых размеров
|
по ГОСТ520-89
|
|
Предельные размеры контролируемых деталей подшипников:
диаметр внутренней цилиндрической поверхности колец .мм
ширина колец.,мм
|
От 17 до 65
От 12 до 48
|
|
Принцип действия
|
механический
|
|
Метод контроля :
диаметра
непостоянства диаметра
угола наклона
|
сравнение с мерой
сравнение с мерой
сравнение с мерой
|
|
Цена деления шкалы:
измерительной головки 05ИГП В ГОСТ28798-90, мм
|
0,0005
|
|
Пределы измерений измерительной головки
05ИГП В ГОСТ28790-90, мм
|
±0,015
|
|
Предел допускаемого размаха результатов измерений с измерительной головкой 05ИГП В ГОСТ28790-90 (Rn). мм
|
0.001
|
|
Производительность контроля, шт/час
|
до 300
|
|
Габаритные размеры прибора (без измерительной головки) (длина х ширина х высота), мм
|
210х200х305
|
|
Масса, кг не более
|
8,6
|
Прибор модели В-902М предназначен для контроля ширины, непостоянства ширины колец подшипников. Приборы применяются в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Контролируемые размеры
|
Ширина.непостоянство ширины колец подшипников. диаметр цилиндрических роликов
|
|
Классы точности контролируемых колец
|
0,6,5 ГОСТ520-89
|
|
Степень точности роликов
|
I.II.IIA.IIIA ГОСТ22696-77
|
|
Предельные отклонения контролируемых размеров
|
по ГОСТ520-89
|
|
Предельные размеры контролируемых деталей подшипников:
диаметр наружной цилиндрической поверхности колец. диаметр роликов.мм
ширина колец. длина роликов,мм
|
50…150
до 150
|
|
Принцип действия
|
механический
|
|
Метод контроля :
ширина колец
непостоянство ширины колец. биение наружной цилиндрической поверхности относительно базового торца
|
сравнения с мерой
непосредственной оценкой
|
|
Цена деления шкалы:
измерительной головки 1ИГП ВГ ГОСТ6933-81, мм
индикаторов I МИГ ГОСТ9696-82, мм
ИЧ10 кл.I ГОСТ577-68. мм
|
0.001
0,001
0,001
|
|
Пределы измерений измерительной головки
1ИГП ВГ ГОСТ6933-81, мм
индикаторов I МИГ ГОСТ9696-82, мм
ИЧ10 кл.I ГОСТ577-68. мм
|
±0.030
1
0-10
|
|
Предел допускаемого размаха результатов измерений с измерительной головкой 1ИГП ВГ ГОСТ6933-81 (Rn). мм
|
0.015
|
|
Производительность контроля, шт/час
|
300
|
|
Габаритные размеры прибора (без измерительной головки) (длина х ширина х высота), мм
|
200х300х305
|
|
Масса, кг не более
|
18
|
Прибор модели В-901М предназначен для контроля ширины, непостоянства ширины колец подшипников и диаметра цилиндрических роликов. Приборы применяются в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Контролируемые размеры
|
Ширина.непостоянство ширины колец подшипников. диаметр цилиндрических роликов
|
|
Классы точности контролируемых колец
|
0,6,5 ГОСТ520-89
|
|
Степень точности роликов
|
I.II.IIA.IIIA ГОСТ22696-77
|
|
Предельные отклонения контролируемых размеров
|
по ГОСТ520-89
|
|
Предельные размеры контролируемых деталей подшипников:
диаметр наружной цилиндрической поверхности колец. диаметр роликов.мм
ширина колец. длина роликов,мм
|
8…60
до 80
|
|
Принцип действия
|
механический
|
|
Метод контроля :
ширина колец. длина роликов
непостоянство ширины колец
|
сравнения с мерой
непосредственной оценкой
|
|
Цена деления шкалы измерительной головки
1ИГП ВГ ГОСТ6933-81, мм
|
0.001
|
|
Пределы измерений измерительной головки
1ИГП ВГ ГОСТ6933-81, мм
|
±0.030
|
|
Предел допускаемого размаха результатов измерений (Rn). мкм
|
1
|
|
Производительность контроля, шт/час
|
400
|
|
Габаритные размеры прибора (без измерительной головки) (длина х ширина х высота), мм
|
125х185х215
|
|
Масса, кг не более
|
7,5
|
Прибор модели В-903М предназначен для контроля ширины, непостоянства ширины колец подшипников. Приборы применяются в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Контролируемые размеры
|
Ширина.непостоянство ширины колец подшипников. диаметр цилиндрических роликов
|
|
Классы точности контролируемых колец
|
0,6,5 ГОСТ520-89
|
|
Степень точности роликов
|
I.II.IIA.IIIA ГОСТ22696-77
|
|
Предельные отклонения контролируемых размеров
|
по ГОСТ520-89
|
|
Предельные размеры контролируемых деталей подшипников:
диаметр наружной цилиндрической поверхности колец. диаметр роликов.мм
ширина колец. длина роликов,мм
|
150…250
до 150
|
|
Принцип действия
|
механический
|
|
Метод контроля :
ширина колец
непостоянство ширины колец. биение наружной цилиндрической поверхности относительно базового торца
|
сравнения с мерой
непосредственной оценкой
|
|
Цена деления шкалы:
измерительной головки 1ИГП ВГ ГОСТ6933-81, мм
индикаторов I МИГ ГОСТ9696-82, мм
ИЧ10 кл.I ГОСТ577-68. мм
|
0.001
0,001
0,001
|
|
Пределы измерений измерительной головки
1ИГП ВГ ГОСТ6933-81, мм
индикаторов I МИГ ГОСТ9696-82, мм
ИЧ10 кл.I ГОСТ577-68. мм
|
±0.030
1
0-10
|
|
Предел допускаемого размаха результатов измерений с измерительной головкой 1ИГП ВГ ГОСТ6933-81 (Rn). мм
|
0.015
|
|
Производительность контроля, шт/час
|
300
|
|
Габаритные размеры прибора (без измерительной головки) (длина х ширина х высота), мм
|
300х400х420
|
|
Масса, кг не более
|
25
|
