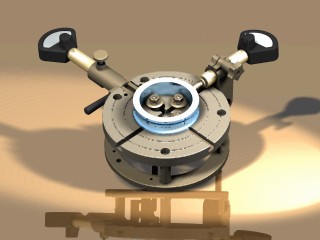

Приспособление моделей УД-1В-2М и УД-2В-2М предназначено для контроля диаметра наружной цилиндрической поверхности, диаметра отверстия, разностенности по дорожке качения наружных и внутренних колец шарикоподшипников при межоперационном контроле в подшипниковой промышленности.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УД-1В-2М
|
Контролируемые размеры
|
Диаметр наружной цилиндрической
поверхности, диаметр отверстия , разностенность по дорожке качения
|
|
Классы точности контролируемых подшипников
|
0,6,5,4,2
|
|
Предельные отклонения контролируемых колец подшипников
|
по ГОСТ520-89, РД37.006.019-88
|
|
Предельные размеры контролируемых колец подшипников:
Диаметр наружной цилиндрической поверхности, мм
Диаметр отверстия,мм
Разностенность по дорожке качения (Д), мм
|
От 15 до 80
От 15 до 100
От 15 до 80
|
|
Принцип действия
|
механический
|
|
Метод контроля при контроле диаметра наружной цилиндрической поверхности, диаметра отверстия - при контроле разностенности
|
сравнения с мерой непосредственной оценки
|
|
Цена деления шкалы измерительной головки
2ИГП ВГ ГОСТ28798-90, мкм
|
2
|
|
Пределы измерений измерительной головки
2ИГП ВГ ГОСТ28798-90, мкм
|
±60
|
|
Размах результатов измерений (Rn). мкм
|
1
|
|
Производительность контроля, шт/час
|
250
|
|
Габаритные размеры без измерительной головки (длина х ширина х высота), мм, не более
|
230х200х120
|
|
Масса, кг не более
|
8,4
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УД-2В-2М
|
Контролируемые размеры
|
Диаметр наружной цилиндрической
поверхности, диаметр отверстия , разностенность по дорожке качения
|
|
Классы точности контролируемых подшипников
|
0,6,5,4,2
|
|
Предельные отклонения контролируемых колец подшипников
|
по ГОСТ520-89, РД37.006.019-88
|
|
Предельные размеры контролируемых колец подшипников:
Диаметр наружной цилиндрической поверхности, мм
Диаметр отверстия,мм
Разностенность по дорожке качения (Д), мм
|
От 100 до 200
От 100 до 210
От 100 до 210
|
|
Принцип действия
|
механический
|
|
Метод контроля при контроле диаметра наружной цилиндрической поверхности, диаметра отверстия - при контроле разностенности
|
сравнения с мерой непосредственной оценки
|
|
Цена деления шкалы измерительной головки
2ИГП ВГ ГОСТ28798-90, мкм
|
2
|
|
Пределы измерений измерительной головки
2ИГП ВГ ГОСТ28798-90, мкм
|
±60
|
|
Размах результатов измерений (Rn). мкм
|
1
|
|
Производительность контроля, шт/час
|
250
|
|
Габаритные размеры без измерительной головки (длина х ширина х высота), мм, не более
|
330х245х140
|
|
Масса, кг не более
|
13,4
|
