Стальные, тип I
Предназначены для установки изделий цилиндрической формы при поверочных и разметочных работах.
Поставляются в комплекте из двух штук одного размера.
Тип I - с одной призматической выемкой и накладкой (класс точности 0, 1, 2).
Стальные, тип II
Предназначены для установки изделий цилиндрической формы при поверочных и разметочных работах.
Поставляются в комплекте из двух штук одного размера.

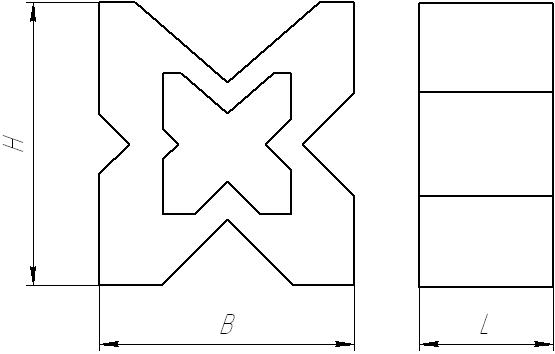

Тип II - с четырьмя призматическими выемками. Выпускаются только второго класса точности.
|
Тип
|
Типоразмер
|
Размеры, мм
|
Диаметры устанавливаемых на призмы валов, мм
|
|||
|
Длина
|
Высота
|
Ширина
|
Наименьший
|
Наибольший
|
||
|
II
|
П2-1
|
100
|
60
|
90
|
8
|
80
|
|
II
|
П2-2
|
150
|
80
|
135
|
12
|
135
|
|
II
|
П2-3
|
200
|
100
|
180
|
20
|
160
|
