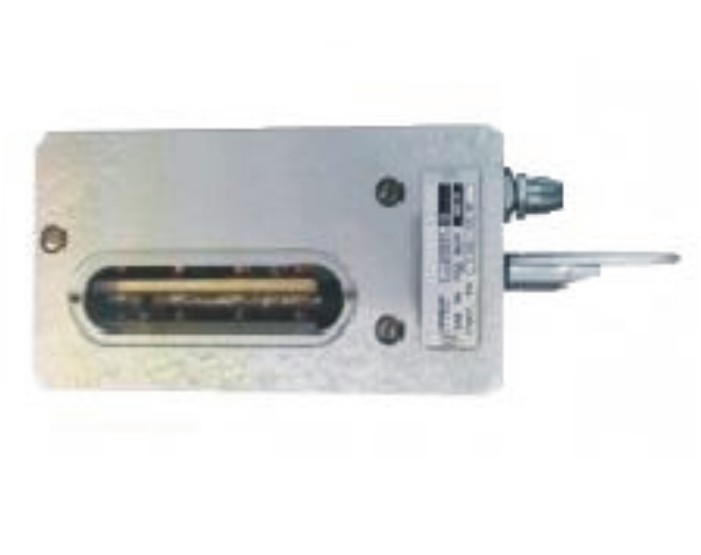

УСТРОЙСТВО МОДЕЛИ 63106М
Устройство модели 63106М предназначено для выдачи команд электрокопировальному устройству станков, работающих в копировальном режиме. Устройство может устанавливаться на вальцетокарные, тяжелые токарные, карусельные станки и другие, им подобные, работающие в копировальном режиме и эксплуатируемые в сухих отапливаемых помещениях машиностроительных предприятий.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКИ
|
Принцип действия
|
Электроконтактный
|
|
Контактное усилие, Н
|
28.0±1,0
|
|
Число пар рабочих контактов
|
4
|
|
Число пар аварийных контактов
|
1
|
|
Допустимое рабочее напряжение, В
|
36
|
|
Допустимая сила тока, проходящая через контакты, А
|
1,0
|
|
Число команд выдаваемых в цепь станка
|
7
|
|
Габаритные размеры, мм, не более
63106М.00.000
63106М.00.000-01
63106М.00.000-02
|
270х100х70
335х100х150
335х316х150
|
|
Масса, кг, не более
63106М.00.000
63106М.00.000-01
63106М.00.000-02
|
2
7
7
|
