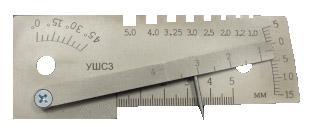

Универсальный шаблон сварщика УШС-3 используется для контроля качества сварных швов и позволяет определять параметры дефектов, таких как забоины, зазоры, притупления, углы скоса и превышения кромок. Шаблон соответствует требованиям ТУ 102.338-83. Поверка шаблона УШС-3 регламентирована методикой УШС3.000МУ. По заявке на сварочные шаблоны УШС 3 может быть выдан сертификат о калибровке действительный в течении 1 года.
Наглядная инструкция по использованию шаблона УШС-3 представлена на схеме:
Основные характеристики УШС-3:
- глубина контролируемых дефектов шва: 0-15 мм;
- высота усиления контролируемого шва: 0-5 мм;
- размеры зазора: 0,5-4 мм;
- размер притупления и ширины шва: 0-50 мм;
- углы скоса кромок: 0-45°;
- диаметр электродов: 1,0/1,2/2,0/2,5/3,0/3,25/4,0/5,0.
Контроль с использование м шаблона УШС-3 производится следующим образом:
- Контроль глубины раковин, глубины забоин, превышение кромок глубины разделки стыка до корневого слоя и высоту усиления шва производят при установке шаблона УШС-3 поверхностью А на изделие, затем поворотом движка 2 вокруг оси указатель приводится в соприкосновение с измеряемой поверхностью. Результат показаний считывается против риски К по шкале Г.
- Контроль зазора производится введением движка 2 его клиновой частью в контролируемый зазор. Результат считывается по шкале И, нанесенной на движке.
- Контроль притупления и ширины шва производится при помощи линейки шаблона УШС-3 нанесенной на шкалу Е.
- Контроль углов скоса кромок производится при установке шаблона поверхностью Б на образующую изделия. Затем, поворотом движка 2 без зазора совместить его поверхность В с измеряемой поверхностью. Результат считывается по шкале Д против поверхности движка В.
- Определение диаметров проволоки при помощи шаблона УШС-3, производится с помощью пазов Ж.
Комплект поставки: шаблон сварщика универсальный УШС-3, паспорт, сертификат о калибровке (по заявке), упаковка.
Продукция собственного производства, цена – 980р.
